ОПИСАНИЕ:

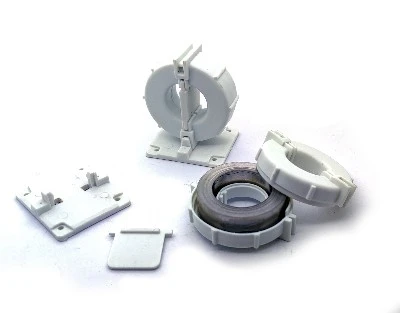

Сърцевините на дроселите за общ режим на серията N80 са направени от нанокристална сплав с висока пропускливост. Напоследък съображенията за електромагнитни изводи (EMI) стават все по-важни, тъй като електронните устройства стават част от нашето ежедневие. Това бързо повиши изискваните характеристики за компоненти за електромагнитна съвместимост (EMC), като например бобини за дросели в общ режим, които осигуряват защита срещу входящ и изходящ високочестотен шум. Те също така предпазват електронните устройства от високоволтов импулсен шум, генериран от искров разход и т.н. Тези видове шум се създават винаги, когато има бързи преходи във формата на вълната на напрежението и/или тока. В импулсните захранвания вълновите форми са периодични, но техните вълнови форми са непериодични в случай на линия за данни за телекомуникация. Областта на приложение на обикновените дросели обхваща всички продукти от телекомуникационни продукти за предаване на сигнал до импулсни захранвания, честотни преобразуватели и UPS устройства.
Дроселите с общ режим се използват главно за осигуряване на затихване на асиметрични проведени изводи. Техният дизайн се определя от спецификациите на съответните международни стандарти и специфичния проблем за потискане на изводите.

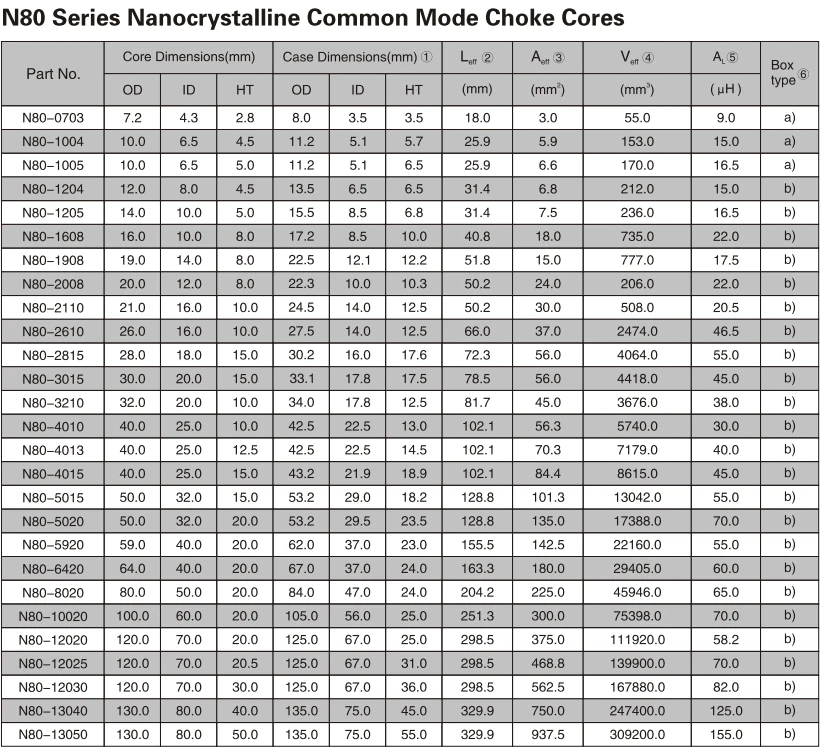

Дроселите за общ режим от серията N80 показват по-високо затихване при вмъкване, което е затихване при вмъкване, като цяло широк диапазон от честоти. Типичната пропускливост на дросела за общ режим от серия N80 е 80,000. За да удовлетвори тези изисквания, SHINHOM ще осигури по-високо ниво на дросели в общ режим с ядра с плосък контур от серия N80.
ОСОБЕНОСТ:
Висока пропускливост
Намаляване на размера
Намалете оборотите на намотките
Ниско DC съпротивление
Ниска загуба на сърцевина
Висок импеданс като цяло с широк диапазон от честоти
Отговаря на стандартите EN500081 и EN 500082.
Получаване на подходяща загуба на вмъкване в широк диапазон от честоти
Нисък профил (1~5 mm височина)
ПРИЛОЖЕНИЕ:
EMI филтриране на общ режим
Интерфейсни трансформатори за телекомуникации и предаване на данни
Токови трансформатори с висока точност
Импулсни трансформатори с висока точност
Устройства за защита от заземяване
Shinhom е посветен на поставянето на висока летва за високи постижения за индустрии, които интегрират или използват магнитни технологии в нашитеОбщи режим дросел ядро ✉ продукти.
