Преодоляването на предизвикателствата за смущения и загуба на сигнал в съвременния RF дизайн изисква иновативни решения за филтриране.
Експоненциалният растеж на безжичните технологии - от 5G внедряване иWi - fi 6/6e осиновяванеза разпространение на IoT и сателитни комуникации - поставя безпрецедентни изисквания към RF Front - крайни дизайни. SAW филтри, особено усъвършенствани версии като IHP - SAW, се увеличават, за да посрещнат тези предизвикателства, като позволяват на инженерите да постигнат по -висока производителност във все по -компактни фактори на формата.
IHP - пробив на технологията
IHP - SAW (невероятна висока - Технологична акустична вълна) Технологията) представлява значителен скок напред при RF филтриране. За разлика от традиционните филтри за триони, които ограничават лицата при по -високи честоти, IHP - SAW включва иновативни структури, които ограничават акустичната енергия по -ефективно на повърхността на субстрата.
Тази технология осигурява три основни предимства, които я правят незаменим за съвременните безжични приложения:
Висок Q фактор: IHP - SAW постига стойности на Q фактор, надвишаващи 3000 при 1.9GHz, значително подобрение спрямо традиционните филтри на SAW, които обикновено постигат около 1000. Този висок Q фактор означава по -добър сигнал за селективност и намалена загуба на енергия.
Изключителна термична стабилност: С коефициент на честотна температура (TCF) ефективност на ± 8 ppm/ градус или по -добър - в сравнение с - 40 ppm/ градус за конвенционални филтри за трион - IHP -SAW поддържа стабилни характеристики през екстрамерните температурни вариации от -35 степен до +85 степен.
Подобрена обработка на мощността: Подобрените характеристики на термичното разсейване на IHP - структурите на триони намаляват повишаването на температурата по време на работа с почти половината в сравнение с традиционните дизайни, като значително подобряват надеждността при високи условия на мощност-.
RF Front - Заключи предизвикателства и решения за интеграция
Съвременните модули на RF Front - трябва да приспособяват повече честотни ленти, докато се свиват във физически размер. Интеграцията на SAW филтри в тези модули става все по -сложна с прехода към 5G и Wi - fi 6.
Основните съображения за интеграция включват:
Съвпадение на импеданса: Осигуряване на минимално отражение и максимален трансфер на мощност
Оптимизация на пространството: Прилагане на филтри във все по -компактни отпечатъци
Термично управление: Разсейване на топлината ефективно в гъсто населени дъски
Отхвърляне на смущения: смекчаване на съседни смущения в канал в претъпкани спектри
Разширените филтри за триони се отнасят до тези предизвикателства чрез иновативни опаковки и архитектурни подобрения. Появата на 1,1 × 0,9 мм пакета дава възможност на дизайнерите да поддържат производителност, докато драстично намаляват изискванията за отпечатъци
POI Технология на субстрата: Подобряване на производителността
Материалът на субстрата играе критична роля в производителността на филтъра на SAW. Piezoelectric - на - субстратите (POI) се очертават като игра -, променящи иновациите, особено за високи- честотни приложения.
POI субстратите активират:
Превъзходна издръжливост на мощността чрез подобрено термично разсейване
Подобрени качествени фактори, водещи до по -ниска загуба на вмъкване
По -добра честотна стабилност на температурата в сравнение с конвенционалните субстрати
Подобрено потискане на напречните режими, което може да причини нежелани фалшиви отговори
Тези характеристики правят POI - филтри за триони, особено ценни за 5G инфраструктура, автомобилни комуникации и високи - Надеждност на индустриалните приложения, при които производителността при различни условия на околната среда е от първостепенно значение.
Справяне с предизвикателствата на намесата в претъпканите спектри
Разпространението на безжичните устройства създаде все по -претъпкана RF среда, което прави възможностите за отхвърляне на смущения по -критични от всякога. Съвременните филтри трябва да осигурят стръмна ролка - изключени характеристики и отлични - от - отхвърляне на лентата, за да поддържат целостта на сигнала.
Техниките за подобряване на отхвърлянето на смущения включват:
Проекти на надлъжен свързан резонатор (LCR), които постигат превъзходни характеристики на отхвърляне
Рефлекторни решетъчни структури, които намаляват пулсацията и загубата на вмъкване на лентата
Multi - конфигурации на песни, които подобряват селективността, без да увеличават отпечатъка
Изследванията показват, че оптимизираните дизайни на SAW могат да постигнат забележителни характеристики на отхвърляне, като някои реализации показват до 80 dB отхвърляне в лентите за спиране, като същевременно поддържат ниска загуба на вмъкване под 1,5 dB.
Wi - FI 6 съображения за дизайн за филтри за триони
Преходът към Wi - FI 6 (802.11ax) носи специфични предизвикателства, които изискват напреднали SAW решения:
Покритие на честотата:
Wi - Fi 6 работи в диапазони 2.4GHz, 5GHz и 6GHz (за Wi - fi 6e), изискващи филтри, които могат да се справят с множество честотни диапазони с постоянна работа.
Ключови изисквания:
Ниска загуба на вмъкване (<2dB) to maximize data throughput
Висока селективност за приспособяване на конфигурации на плътна антена
Отлична термична стабилност за надеждна работа в различни среди
Компактни фактори на формата, които да отговарят на пространството - ограничени точки за достъп и клиентски устройства
Advanced TC - SAW и IHP - филтрите отговарят на тези изисквания, като предлагат прецизен контрол на честотата, минимално разграждане на сигнала и изключително отхвърляне на смущения в критичните Wi - FI ленти.
Предизвикателството за миниатюризация: малък размер, голямо представяне

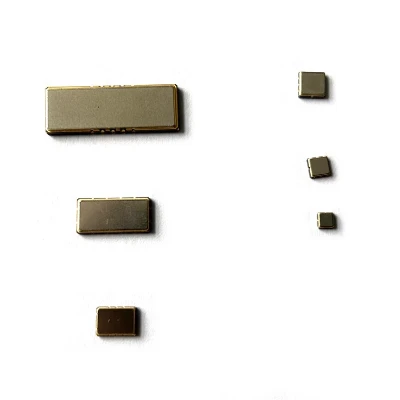

Безмилостното задвижване към по -малките потребителски устройства избута опаковката на филтъра към все по -компактни размери. Пакетът 1.1 × 0.9mm се очертава като индустриален стандарт за пространство - ограничени приложения, като същевременно поддържа отлични електрически характеристики.
Въпреки малкия си размер, тези филтри доставят:
Работни честоти до 3GHz и след това
Температурна стабилност, подходяща за автомобилни и промишлени приложения
Ниска загуба на вмъкване, сравнима с по -големите компоненти
Висока надеждност при механичен стрес
Изтласкване на границите на честотата: трион филтри при 3GHz и отвъд
Традиционните филтри за триони са изправени пред ограничения при честоти над 2.5GHz, но модерните технологии като IHP - SAW ефективно разшириха тази граница. Съвременните филтри за трион сега демонстрират отлична производителност при 3GHz и след това, отваряйки нови възможности за 5G приложения.
Това разширение на честотата позволява:
Подобрена производителност в 5G N77/N78/N79 ленти
Подобрена съвместимост с Wi - FI 6E системи
Намален брой компоненти чрез консолидация на филтъра
Опростени RF фронт - крайни архитектури
Техники за намаляване на загубата на вмъкване
Загубата на вмъкване остава критичен параметър в дизайна на RF филтъра, като пряко влияе върху производителността на системата и ефективността на мощността. Появиха се няколко иновативни подхода, за да се сведе до минимум загубата на вмъкване във филтрите на SAW:
Оптимизация на електрода:
Подходящи настройки на дебелината на метала и коефициента на мито
Рефлекторни решетъчни структури, които намаляват пика при - загуба на лента
Разширени електродни материали с по -добри акустични свойства
Структурни иновации:
Multi - дизайни на песни, които разпределят акустичната енергия по -ефективно
Подобрени субстратни материали с по -добро пиезоелектрично свързване
Техники за компенсиране на температурата, които стабилизират производителността
Изследванията показват, че оптимизираните дизайни на SAW могат да постигнат загуба на вмъкване до 0,5 dB при 2.5GHz, което представлява значителен напредък в сравнение с конвенционалните подходи.
TC - SAW спецификации за взискателни приложения
Температура - компенсиран SAW (TC - SAW) филтрите са станали от съществено значение за приложенията, изискващи стабилни характеристики в различията в температурата. Тези филтри включват специални слоеве, които противодействат на естествената температура на пиезоелектрическите материали.
Основни спецификации за съвременните TC - филтри за триони включват:
Честотен диапазон: 500MHz до 2.5GHz+
Честотна лента: 5MHz до 25MHz
Температурен коефициент: ± 8 ppm/ степен или по -добре
Работен температурен диапазон: -40 градуса до +125 степен
Размери на пакета: От 1,1 × 0,9 мм до 3,0 × 3,0 мм
Тези характеристики правят TC - филтри за триони, идеални за автомобилни системи, индустриални IoT устройства и инфраструктура на открито, където условията на околната среда могат да варират значително.
5G честотни ленти и изисквания за филтър за трион
5G екосистемата обхваща сложен масив от честотни ленти, всеки от които представлява уникални предизвикателства за дизайнерите на филтри:
Под-6GHz групи:
N77/N78/N79 (3.3 - 4.9GHz): Изисквайте високочестотна работа с ниска загуба на вмъкване
N41 (2.5GHz): Възможности за обработка на високи мощности
N1/N3/N7/N28 (700-2200MHz): Нуждаете се от отлична селективност, за да избегнете намеса в съществуващите услуги
Филтри за трион за тези приложения трябва да доставят:
Висока селективност за предотвратяване на смущения между съседни ленти
Ниска загуба на вмъкване, за да се увеличи максимално живота на батерията в мобилни устройства
Отлично управление на мощността за инфраструктурни приложения
Компактни фактори на формата, които да отговарят на ограниченото пространство на дъската
Разширените филтърни решения на Shinhom на Shinhom
В Shinhom ние използваме тези технологични постижения, за да разработим цялостен портфолио от филтри за триони, които се отнасят до взискателните изисквания на съвременните безжични системи.
Нашата разработка на продукти се фокусира върху:
IHP - трион - базирани филтри за превъзходно високо - честотна производителност
POI субстрат технология за засилена термична стабилност
Разширени решения за опаковане за пространство - ограничени приложения
Персонализирани възможности за дизайн за уникални изисквания за приложение
Независимо дали разработвате 5G телефони, Wi - FI 6/6E точки за достъп, индустриални IoT устройства или автомобилни комуникационни системи, нашият технически екип може да осигури оптимизирани решения за филтриране, които балансират производителността, размера и съображенията за разходите.
Изпитайте разликата, която технологията Advanced SAW може да направи във вашите дизайни. Свържете се с нашия инженерен екип наsales@shinhom.com.cnЗа да обсъдите вашите специфични изисквания и да поискате проби от нашите най -нови продукти за филтриране на SAW.
Shinhom Electronics - Вашият партньор в RF Innovation
