В много радиочестотни и високо{0}}честотни електронни конструкции проблемите с производителността рядко идват от един повреден компонент. Вместо това те се появяват постепенно, често проследени до фини загуби, нестабилност или неочаквани взаимодействия в рамките на пътя на сигнала. Инженерите може да прекарат седмици в оптимизиране на активни устройства, само за да открият, че ограничаващият фактор е другаде.
Един често подценяван елемент еиндуктор-конкретно, как неговата основна структура влияе върху поведението при високи честоти. Тъй като работните честоти се увеличават и маржовете на дизайна се стесняват, традиционните предположения за индукторите вече не са валидни.
Скритата цена на основните материали в радиочестотните сигнални пътища
Индукторите с-феритно ядро отдавна са избор по подразбиране в много вериги поради компактния си размер и висока плътност на индуктивност. При радиочестотните честоти обаче материалите на сърцевината въвеждат не-линейности, загуби в сърцевината и ефекти на насищане, които стават все по-трудни за пренебрегване.
Тези ефекти може да не се появят незабавно в ниско-честотни симулации, но се проявяват като намален Q фактор, нестабилни стойности на индуктивност и увеличено изкривяване на сигнала в реални-условия. За инженерите, работещи върху радиочестотни интерфейси, широколентови филтри или мрежи за съвпадение на импеданса, тези ограничения могат тихо да подкопаят производителността на системата.
Това е мястото, където дизайнът на въздушното ядро започва да привлича внимание-не като нишово решение, а като практичен отговор на високо-честотни ограничения.
Защо индукторите с въздушна сърцевина се държат различно при високи честоти
За разлика от дроселите на базата на ферит, RF индукторите с въздушна сърцевина елиминират изцяло загубите в магнитната сърцевина. Без материал на сърцевината за насищане или въвеждане на хистерезис, индуктивността остава по-стабилна в широк честотен диапазон.

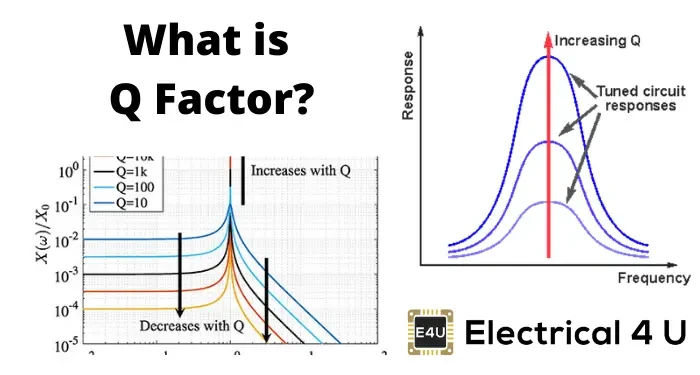

Тази стабилност се превръща директно в по-висока производителност на Q фактора, особено в приложения, където чистотата на сигнала и предвидимостта са по-важни от постигането на максимална индуктивност в минимално пространство. За RF вериги, работещи на различни честоти, тази последователност може да опрости настройката и да подобри цялостната надеждност.

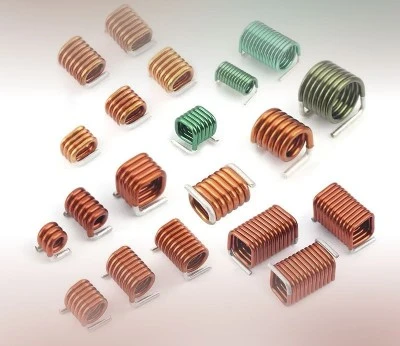

Когато са опаковани във формат за-повърхностно монтиране, RF индукторите с въздушна сърцевина SMD предлагат ефективен баланс между технологичност и висока-честотна производителност.
Където SMD Air Core RF индуктори обикновено се използват
В практическите RF конструкции индукторите с въздушна сърцевина често се намират в области, където загубите са най-видими. Широколентовите филтри разчитат на предвидими стойности на индуктивност, за да поддържат постоянна честотна характеристика. Мрежите за съгласуване на импеданс се възползват от намалената не-линейност, особено в чувствителни сигнални вериги.
Веригите за RF отделяне и свързване също печелят от структурите на въздушната сърцевина, където минимизирането на нежеланите взаимодействия между компонентите е от решаващо значение. В тези сценарии целта не е просто да се „добави индуктивност“, а да се запази целостта на сигнала при взискателни работни условия.
Тези случаи на употреба разкриват важен принцип на проектиране: понякога намаляването на сложността в една част от веригата води до по-голяма стабилност в цялата система.
Разлики в дизайна-, които инженерите трябва да имат предвид
Разбира се, индукторите с въздушна сърцевина не са универсален заместител. Те обикновено заемат повече място на платката от феритните алтернативи и осигуряват по-ниска индуктивност на обем. В компактните потребителски устройства тези ограничения могат да надделеят над предимствата на производителността.
В радиочестотните и високо{0}}честотните системи обаче, където прецизността има значение, инженерите често дават приоритет на целостта на сигнала пред плътността на компонентите. Решението става по-малко за минимизиране на размера и повече за избягване на проблеми надолу по веригата, които са скъпи за отстраняване на грешки и трудни за коригиране.
Разбирането на този компромис-в началото на фазата на проектиране може да предотврати компромиси на късен-етап.
Преосмисляне на избора на индуктор като решение на-системно ниво
Тъй като радиочестотните системи продължават да се развиват, ролята на пасивните компоненти се преоценява. Индукторите вече не са пасивни странични мисли; те активно допринасят за поведението на системата.
Изборът на правилната топология на индуктора-особено за-приложения с висока честота-изисква мислене отвъд стойностите на листа с данни. Това включва обмисляне на това как материалите, геометрията и стилът на монтаж взаимодействат с останалата част от веригата.
Тази перспектива измества избора на индуктор от елемент от контролния списък към стратегически избор на дизайн.
Как тази перспектива се свързва с нашите SMD въздушни RF индуктори
ПриШИНХОМ, нашите RF индуктори с въздушна сърцевина SMD са разработени с мисъл за тези високочестотни реалности. Проектирани за приложения, където стабилността, високият Q фактор и ниските загуби са от съществено значение, те подпомагат инженерите в изграждането на RF вериги, които работят последователно при различни работни условия.
Вместо да се съсредоточаваме върху изключителна миниатюризация, нашите проекти наблягат на предвидимото поведение и надеждността на производството-качества, които имат значение, когато производителността не може да бъде оставена на случайността.
За инженери, които проучват начини за намаляване на влошаването на сигнала и подобряване на стабилността на радиочестотната верига, нашият екип е на разположение за обсъждане на съображения за дизайн и поддръжка на приложения наsales@shinhom.com.
Гледайки напред
Тъй като честотите се покачват и системите стават по-интегрирани, значението на основния избор на дизайн само ще нараства. Инженерите, които се вгледат по-отблизо в привидно простите компоненти, могат да открият, че значимите печалби в производителността често идват от преосмисляне на основите.
Понякога пътят към по-добра RF производителност започва с това, което е било пренебрегнато.
