Ток Sense Magnetics,известни също като трансформатори за измерване на ток или намотки за измерване на ток, са компоненти, използвани в електронните схеми за измерване на електрически ток, протичащ през проводник. Те работят на принципа на магнитната индукция, при който токът, преминаващ през проводник, генерира магнитно поле около него.
Токовият сензорен магнит обикновено се състои от намотка от тел, навита около магнитна сърцевина. Когато токът протича през проводника, минаващ през центъра на намотката, той създава магнитно поле, което индуцира напрежение в намотката. Това индуцирано напрежение е пропорционално на тока, преминаващ през проводника, и може да бъде измерено, за да се определи стойността на тока.
Тези компоненти обикновено се използват в приложения, където се изисква точно наблюдение на тока, като например в захранвания, системи за управление на мотори, системи за управление на батерии и устройства за наблюдение на енергията. Чрез използване на магнитни сензори за ток, инженерите могат да измерват и контролират токовия поток във верига точно, като помагат да се гарантира безопасността и ефективността на системата.
| Семейства продукти | 1. Монтаж на PCB✉ | 2. SMD✉ | 3. Разделено ядро✉ |

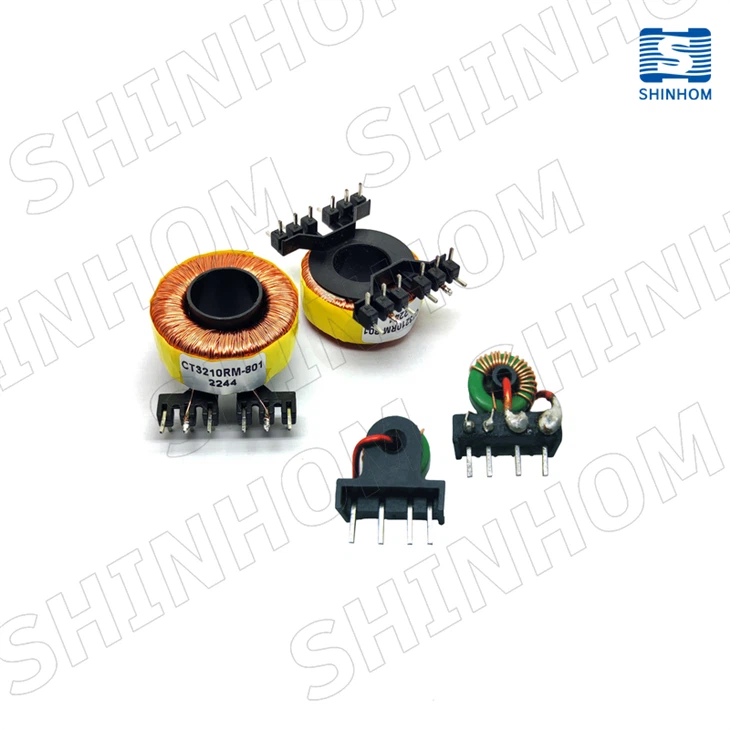

1. Семейство за монтаж на печатни платки
Токови трансформатори, монтирани на печатни платки
Токовите трансформатори, монтирани на печатни платки, се предлагат в различни размери и материали, за да отговорят на всякакви нужди за отчитане на променлив ток. Нашият универсален дизайн е направен от сърцевина от най-висококачествена силиконова стомана и отговаря на нуждите на най-често срещаните измервания на променлив ток
ХАРАКТЕРИСТИКА:
·3750VDC изолация между намотка до намотка
·Честотен обхват: 10kHz до 1MHz
· Проектиран за използване с импулсни захранвания
·отговарят на спецификацията за подсилена изолация UL/CSA/IEC 60950
и осигуряват 3 mm път на пълзене/хлабина между първичния и
вторични намотки. Навиване до навиване
·Подсилена изолация съгласно IEC 380
·Епоксидна капсулована конструкция
·Материалите отговарят на изискванията на UL94V-0
| Продуктова серия | Индуктивност (mH) | Сек.DCR(Ω) | Е-mail: |
| ACST-19XX | 8-5200 | 0.198-220 | ✉ |
| ACST014 | - | - | ✉ |
| ACST02 | 5-1260 | 0.6-21.5 | ✉ |
| АКСТ11 | 40-360 | 1.1-7.5 | ✉ |
| АКСТ19 | 5-80 | 0.65-4.5 | ✉ |
| ACST20 | 5-80 | 0.65-4.5 | ✉ |
| ACST2019 | 5-180 | 0.7-11.0 | ✉ |
| КТ05 | 5-76 | 1.7 | ✉ |
| КТ11ХХ | 4.7-1900 | 0.5-50 | ✉ |
| ACST00X | - | 0.7-11 | ✉ |

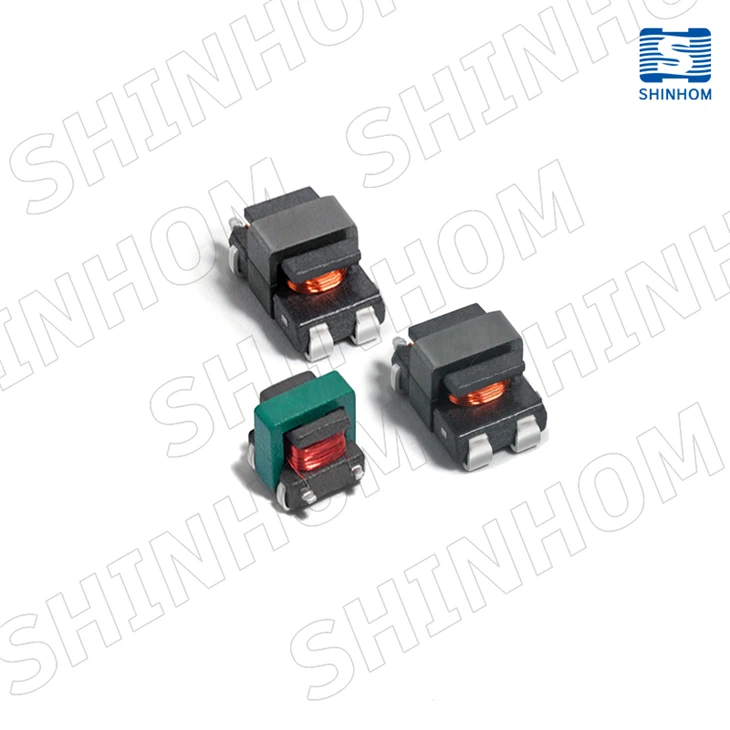

Токов трансформатор за монтаж на SMD
ХАРАКТЕРИСТИКА:
Много ниско постоянно съпротивление
Различни коефициенти на завои
Малък пакет
Възможност за персонализиране
RoHS съвместим
ПРИЛОЖЕНИЕ:
Импулсни захранвания
Контрол на обратната връзка
Сензор за претоварване
Откриване на падане на товара/изключване
| Продуктова серия | 1. ACSTE4.2 ✉ | 2. ACSTE4.6 ✉ | 3. ACSTE5.0 ✉ |
| 4. ACSTEP7 ✉ | 5. ACSTE8.3 ✉ | 6. ACSTE12 ✉ | |
| 7. ACSTE25 ✉ | 8. ACSTE50 20A ✉ | 9. CT02 ✉ | |
| 10. ACSTEP11 ✉ | 11.ACSTE11 ✉ |

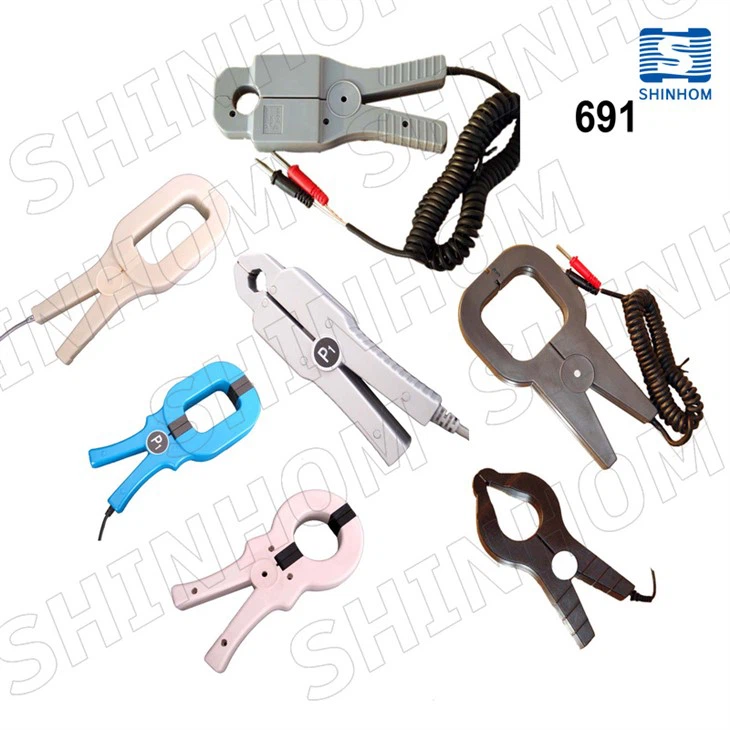

Токов трансформатор с разделена сърцевина
Токов трансформатор с разделена сърцевинаСензор за ток с ефект на Хол измерва DC, AC и сложни токови вълнови форми с галванична изолация. Предимствата включват ниска цена, малък размер, леко тегло и ниска консумация на енергия и са особено полезни при измерване на големи токове. Този сензор може да бъде закрепен към съществуващия кабел без прекъсване на първичната верига.
ХАРАКТЕРИСТИКА:
Малък размер, ниска цена
Високи вторични обороти
Сигурна заключваща панта
Честотен диапазон: 50 Hz до 400 Hz
Работна температура: -15C до 60C.
Изводи: 4 фута (105 см), UL 1015, усукана двойка, 24AWG
CE, UL признат и RoHS съвместим
Изходът и потенциалните клиенти могат да бъдат персонализирани
ПРИЛОЖЕНИЯ:
PV инвертори, PV мониторинг, решения за съхранение на енергия
Интелигентна енергия
Цифрови регистратори на грешки
Функции на приложението Smart Grid, Център за натоварване
Трифазен контрол на баланса
Фабричен дисплей, домашен дисплей
Инвертори за слънчеви и вятърни турбини
Устройство за измерване на мощност за PLC
| Продуктова серия | SCTK08-C ✉ | SCTK660A ✉ | SCTK660C ✉ | SCTK662 ✉ | SCTK663 ✉ |
| SCTK667B ✉ | SCTK667C ✉ | SCTK667D ✉ | SCTK671 ✉ | SCTK673 ✉ | |
| SCTK681B ✉ | SCTK681C ✉ | SCTK691 ✉ | SCTK691C ✉ | SCTK731 ✉ | |
| SCTK732A ✉ | SCTK751 ✉ |
Shinhom е посветен на поставянето на висока летва за високи постижения за индустрии, които интегрират или използват магнитни технологии в нашитеТок Sense Magneticsпродукти.
